SpringMVC 解析

Spring MVC是Spring提供的构建Web应用程序的框架,该框架遵循了Servlet规范,负责接收并处理Servelt容器传递的请求,并将响应写回Response。Spring MVC以DispatcherServlet为核心,众多组件如HandlerMapping为辅助,为用户封装了请求映射等底层逻辑,让用户可以更专注与业务逻辑的处理。本文会对Spring MVC整体结构做简单介绍。

Spring MVC结构图

Spring MVC是一个基于Servlet容器的Web应用框架,这里的Servlet容器通常指Tomcat等服务容器。Servlet容器会负责监听端口消息并映射为Request/Response对象,然后交给Servlet实例去处理。SpringMVC框架的作用核心就是Servlet实例,这个实例在Spring中默认是DispatcherServlet,DispatcherServlet中使用众多Spring组件来协助处理请求,其结构图如下所示。

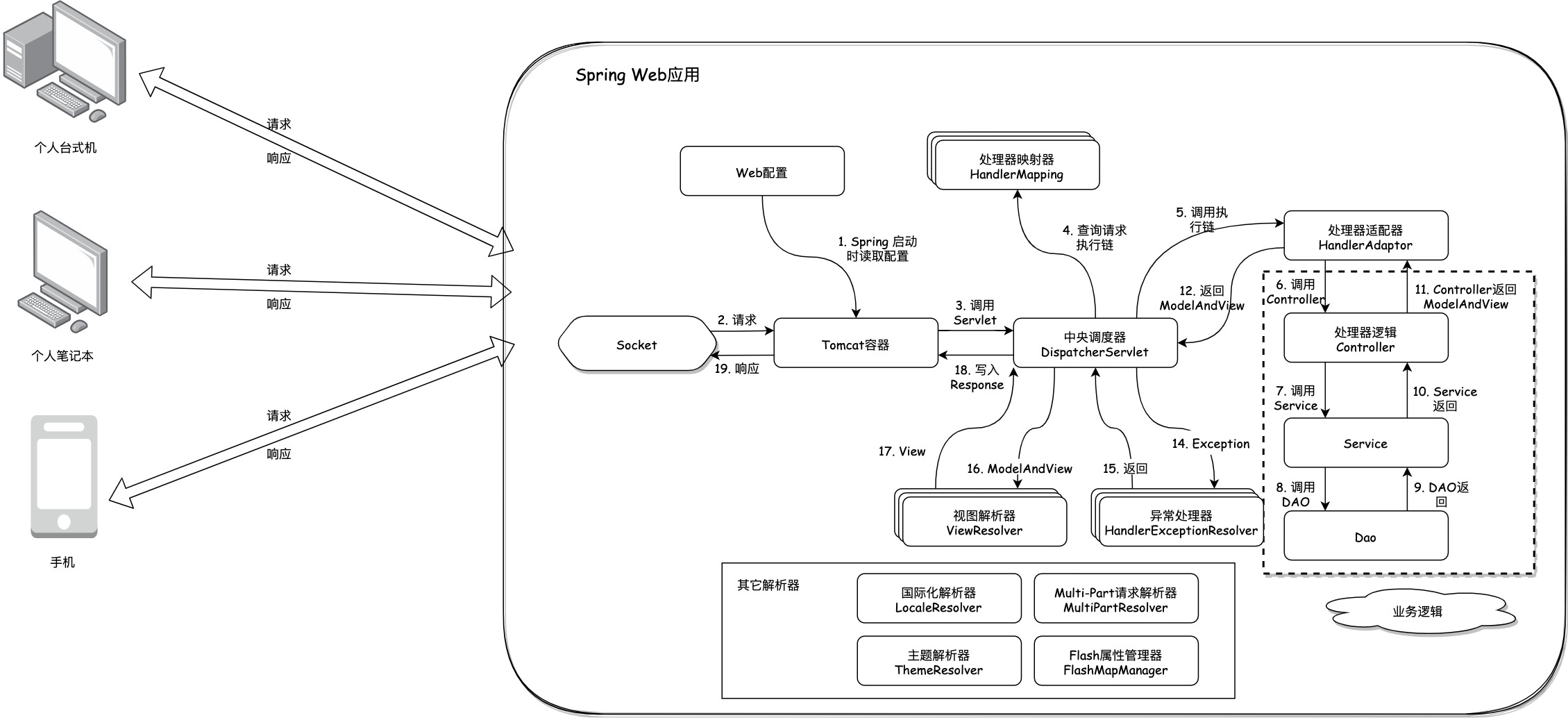

Spring MVC结构图

Servlet容器

Servlet用于从某个Socket接收数据,并处理为标准的ServletRequest和ServletResponse。其内部逻辑比较复杂,我在关于Tomcat容器的其它系列文章中有详细的介绍Tomcat的结构,此处只简单列举一下其功能:

  • 接收socket请求,可以是同步或者异步,阻塞或非阻塞等方式。
  • 处理请求中的协议,如Http协议等。
  • 路由请求到对应的servelt实例。

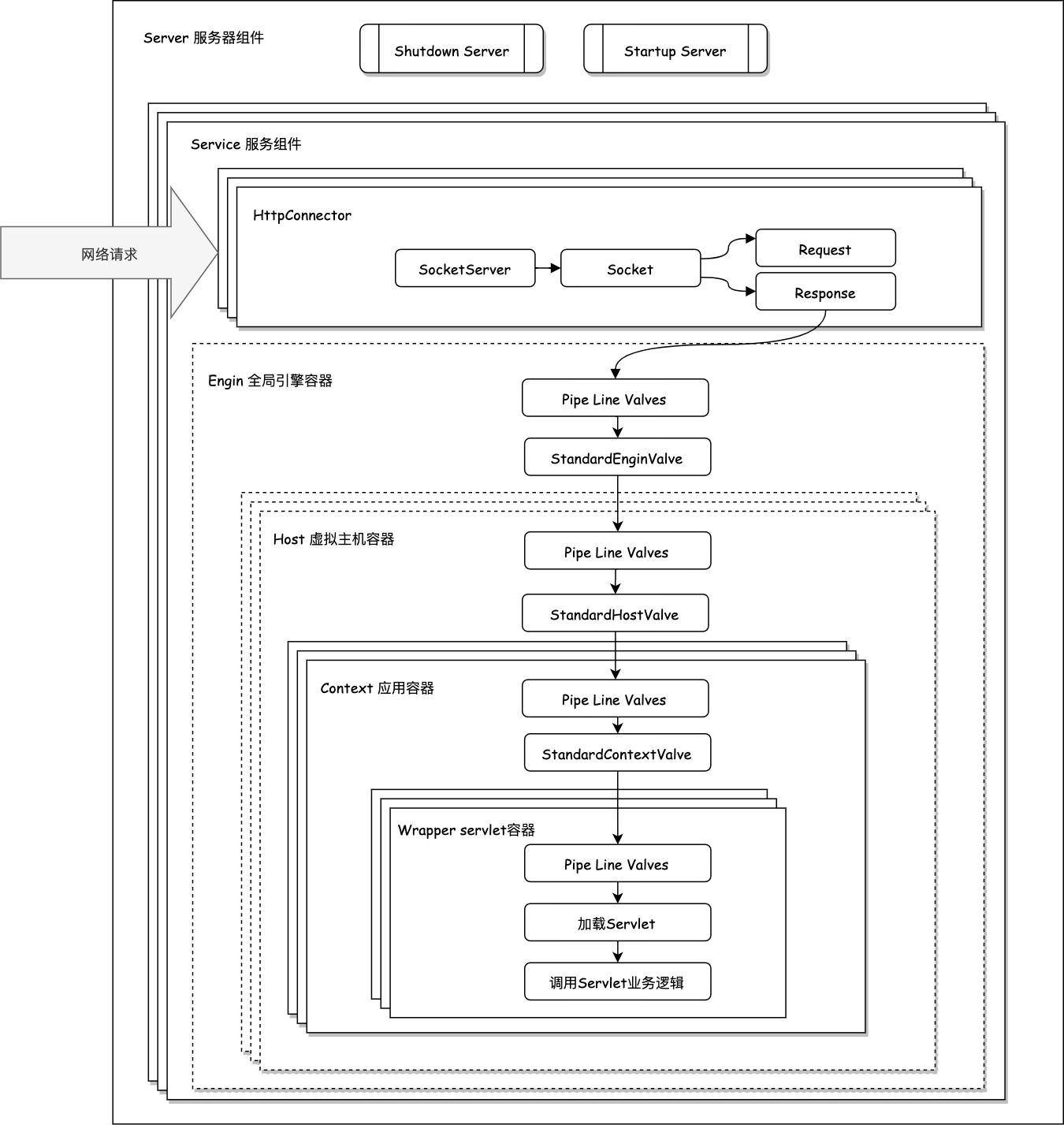

Tomcat结构图

核心组件DispatcherServlet

Spring MVC的核心组件就是DispatcherServlet,它是SpringWeb请求的调度中心,它的主要功能如下所示:

  • 在Spring容器启动阶段读取映射规则,如RequestMapping;
  • 在请求到来的时候,按照加载的请求映射规则找到合适的处理方法;
  • 当处理请求的过程中出现了异常,对异常进行处理,如返回合适的界面或状态码;
  • 解析返回View的主题、时区等信息;
  • 渲染返回的视图。

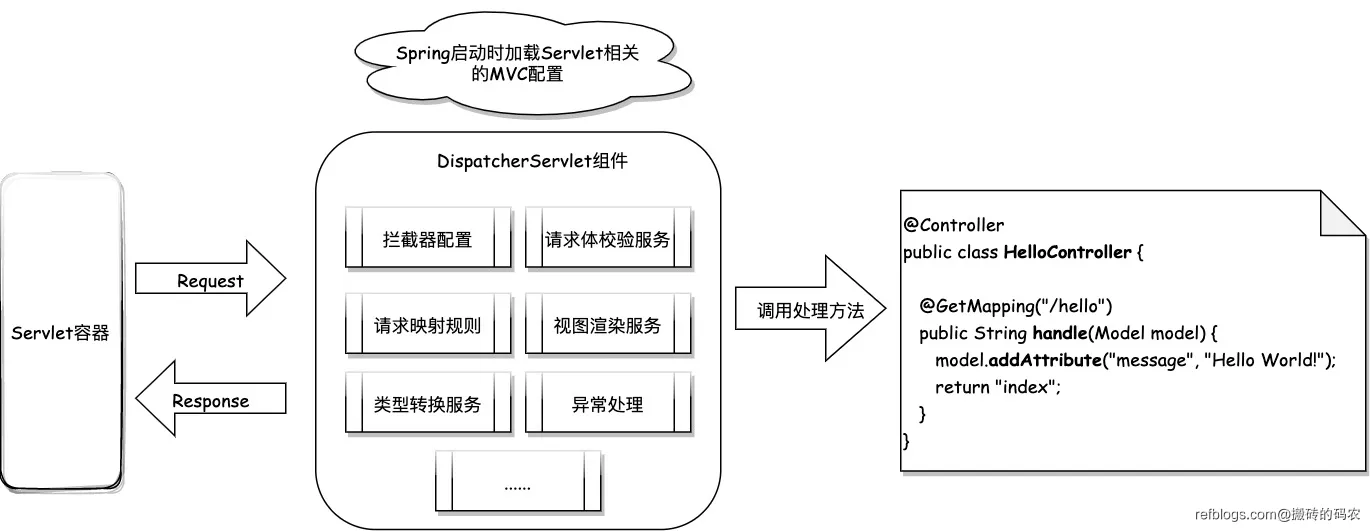

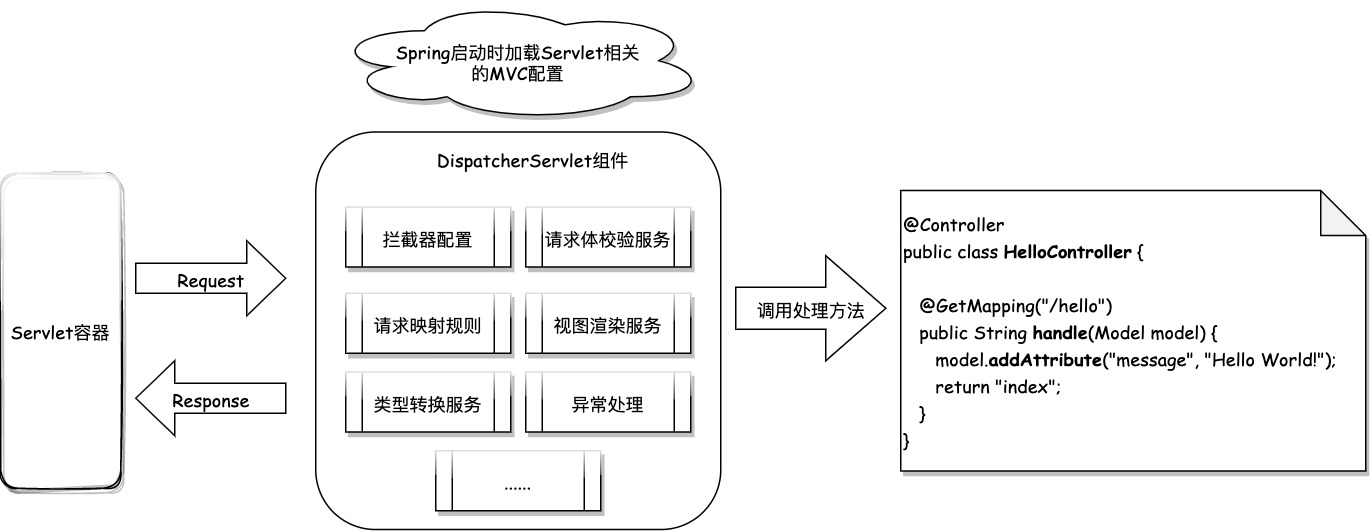

DispatcherServlet功能图

请求映射HandlerMapping

请求映射用于根据请求找到该请求需要调用的所有方法,包含过滤器和处理方法等。比较常用的一种请求映射是RequestMappingHandlerMapping,从名称上可以看出来这个HandlerMapping是用于处理@RequestMapping注解请求映射的类。该类的工作原理如下所示,可以看到该类的主要作用是在收到请求之后,按顺序拿到所有需要调用的方法(主要包含拦截器和处理方法),然后一一调用这些方法。

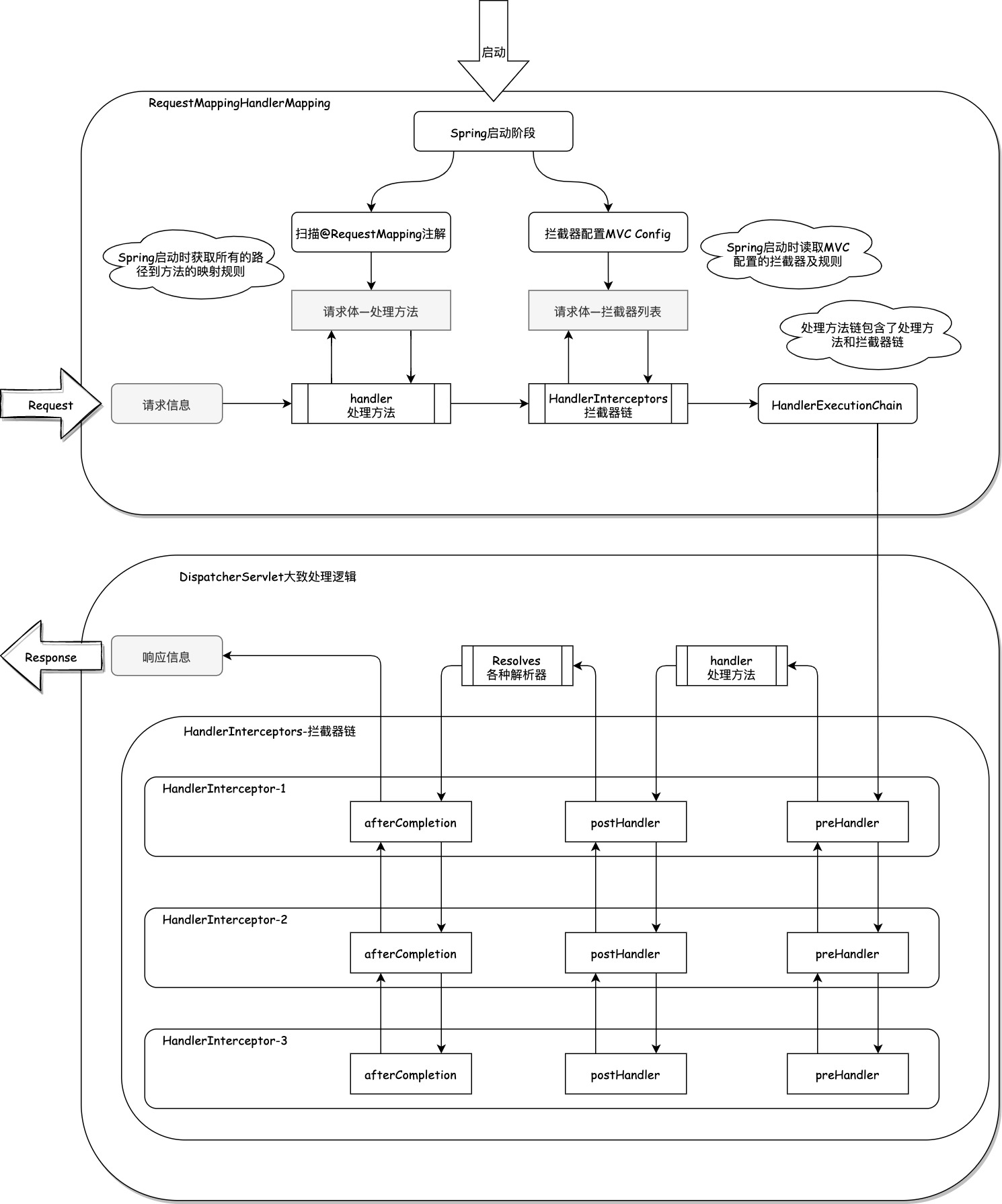

Handler Mapping原理

拦截器HandlerInterceptor

拦截器和Tomcat容器中的Valve有些类似,Spring的拦截器可以让用户灵活的在请求处理前、请求处理后和请求完成三个阶段自定义操作,比如用户权限校验等。拦截器的作用我们可以在上一节的图中看到,Spring关于拦截器的接口定义如下所示:

public interface HandlerInterceptor {

    default boolean preHandle(HttpServletRequest request, HttpServletResponse response, Object handler)
            throws Exception {

        return true;
    }

    default void postHandle(HttpServletRequest request, HttpServletResponse response, Object handler,
            @Nullable ModelAndView modelAndView) throws Exception {
    }

    default void afterCompletion(HttpServletRequest request, HttpServletResponse response, Object handler,
            @Nullable Exception ex) throws Exception {
    }

}

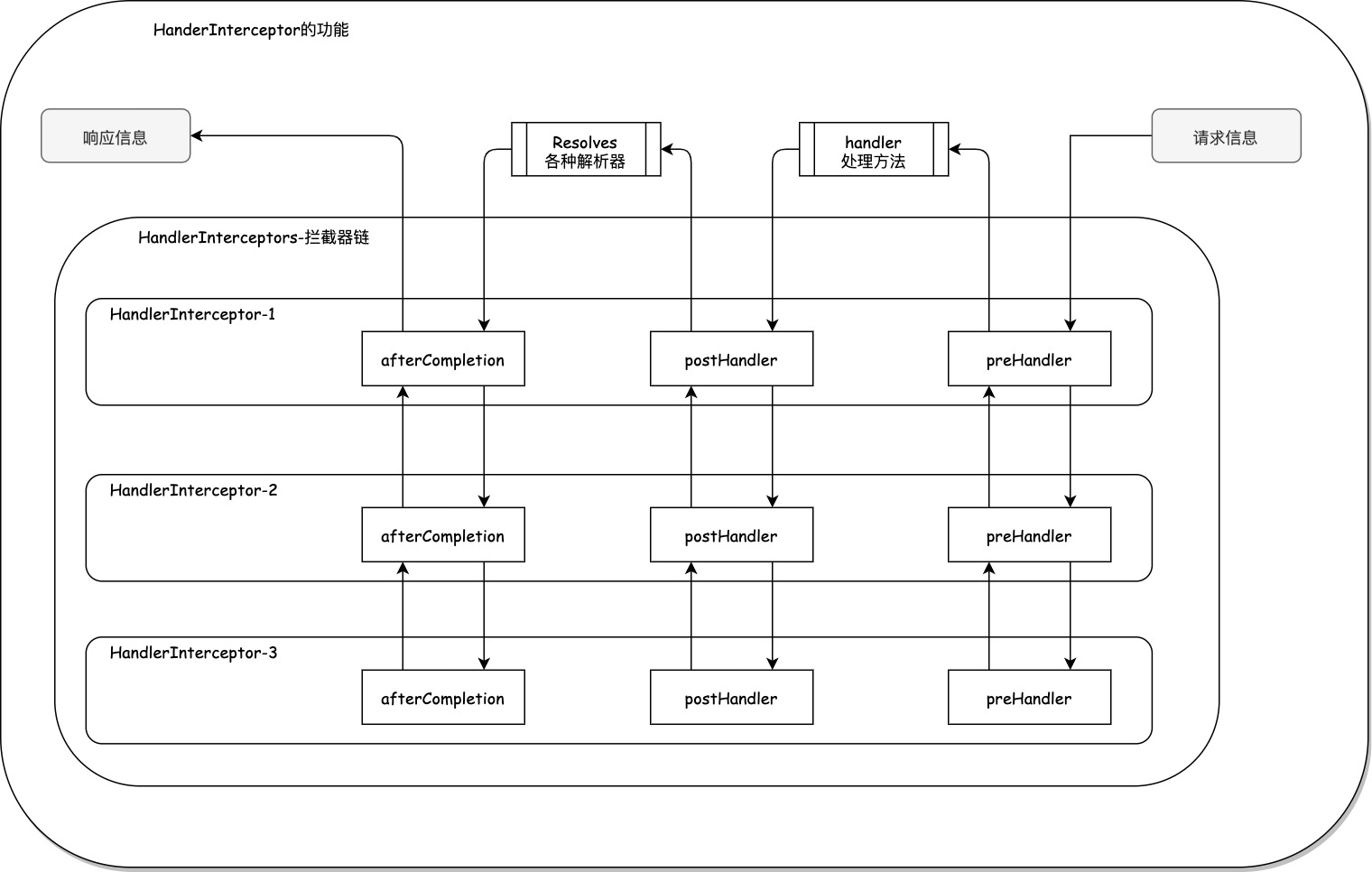

Hadler Interceptor

处理方法Handler

处理方法在DispatcherServlet定义为Object类型,如果我们使用了@RequestMapping来根据请求查找处理方法,那么查找到的处理方法就是HandlerMethod类型,对应于Controller中添加了对应RequestMapping的方法。

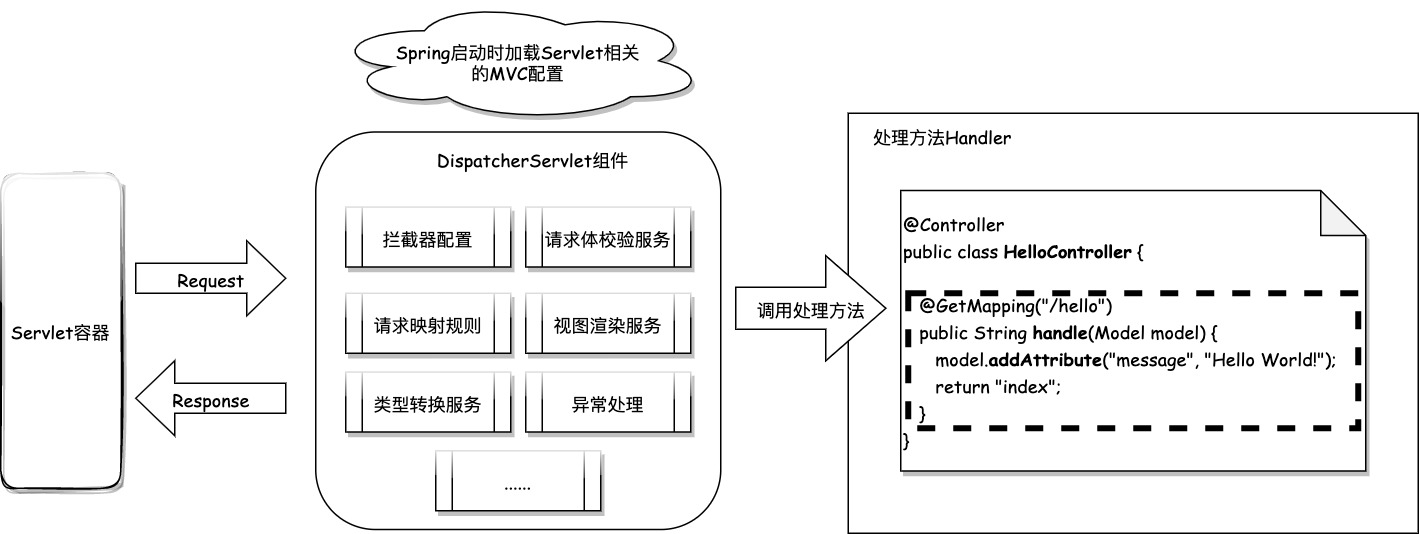

Hadler

处理方法适配器HandlerAdapter

DispatcherServlet从HandlerMapping中获取到的处理方法是Object类型,意味着不同的处理方法可能返回不同的对象,DispatcherServlet本身是一个调度器,不应该关注如何调用不同的处理方法,所以Spring提供了HandlerAdapter列表用户处理不同的调度方法。

// 处理方法适配器接口定义
public interface HandlerAdapter {

    boolean supports(Object handler);

    @Nullable
    ModelAndView handle(HttpServletRequest request, HttpServletResponse response, Object handler) throws Exception;

    long getLastModified(HttpServletRequest request, Object handler);

}

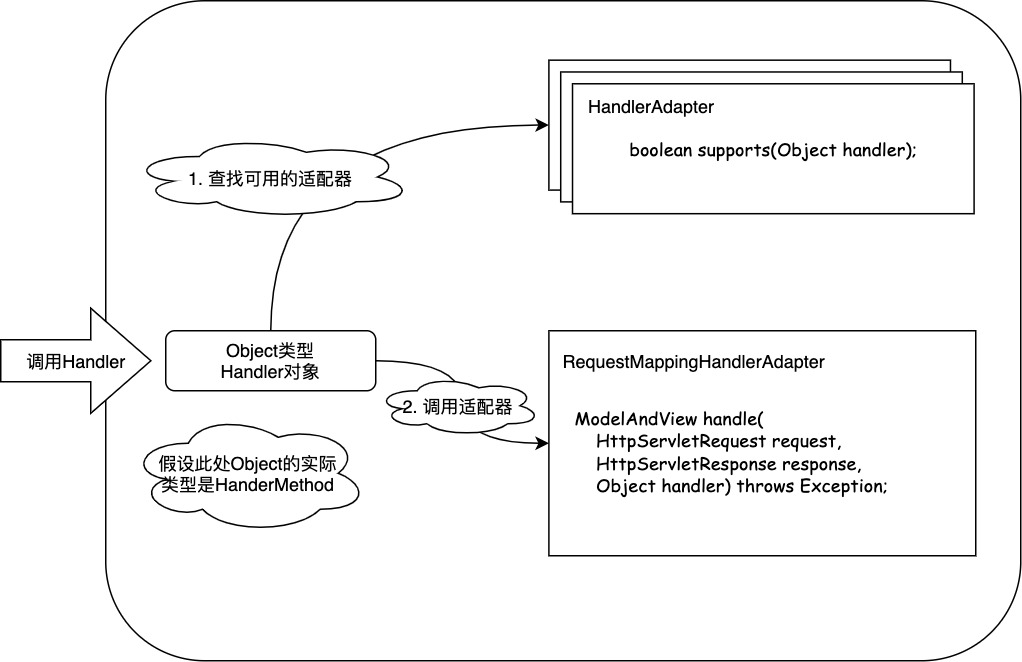

Hadler

异常处理HandlerExceptionResolver

HandlerExceptionResolver用于处理请求过程中出现的异常,其实现有很多中类型,不过我们日常开发中使用比较多的是ExceptionHandlerExceptionResolver,也就是处理我们定义的@ExceptionHandler注解。典型的@ExceptionHander的使用方式如下所示,@ExceptionHander还可以放在@ControllerAdvice注解的类中,表示对所有的Controller都会生效。

@Controller
public class SimpleController {

    // ...

    @ExceptionHandler
    public ResponseEntity<String> handle(IOException ex) {
        // ...
    }
}

总结

本文只是简单的对SpingMVC的关键组件功能进行介绍,后续文章会对各个关键组件的源码进行解析。
